Leran FOC Hardware
最近想要自己设计FOC驱动板子。之前总是找别人设计,感觉时间太长;而且最近总是感觉自己太懒了,明明自己可以搞定的事情还是想要去找别人做。
知名开源项目都用了什么硬件
ODrive硬件方案

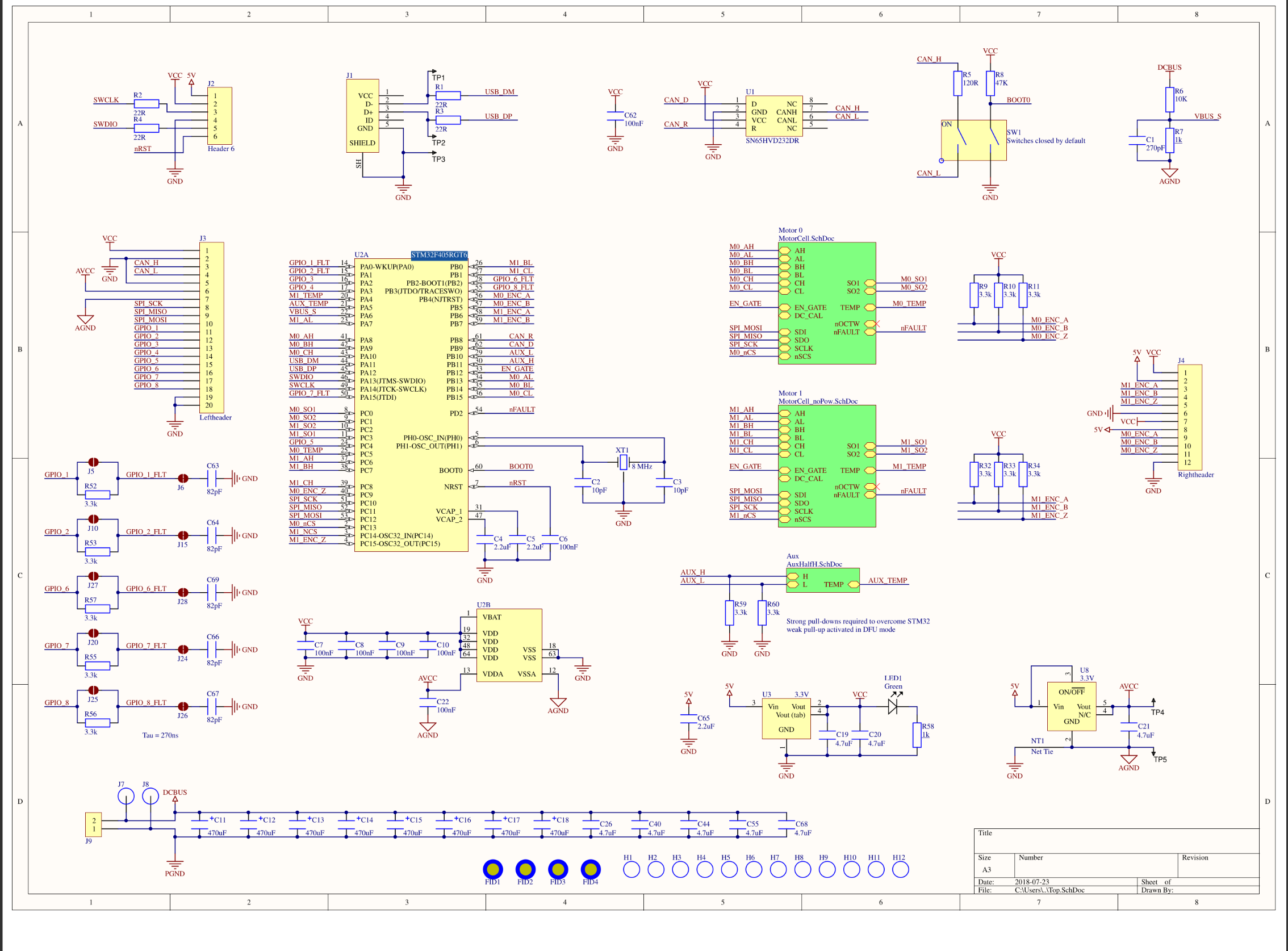

- MCU使用的是STM32F405RGT6

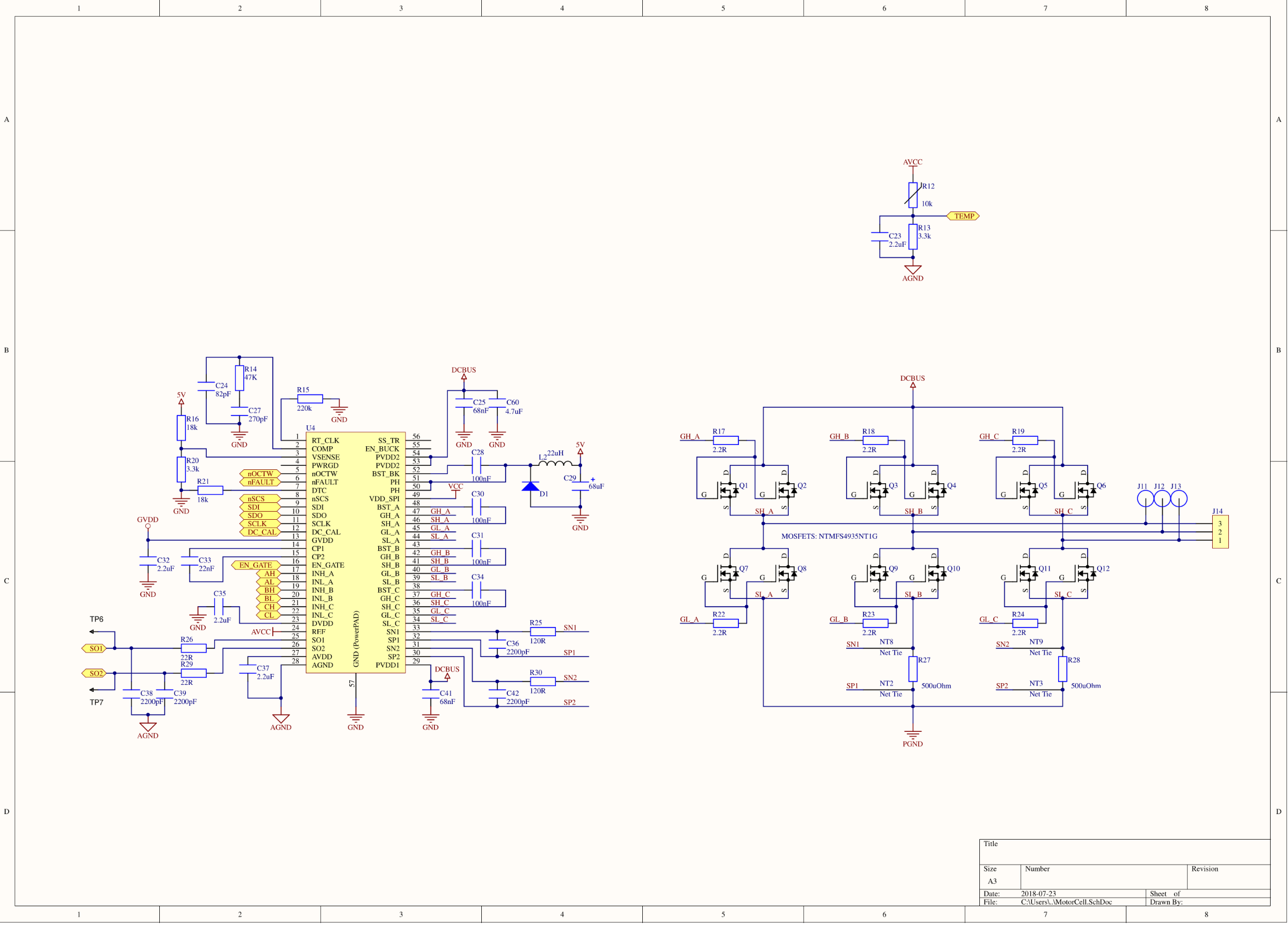

- 预驱使用的是DRV8301(AI告诉我的)

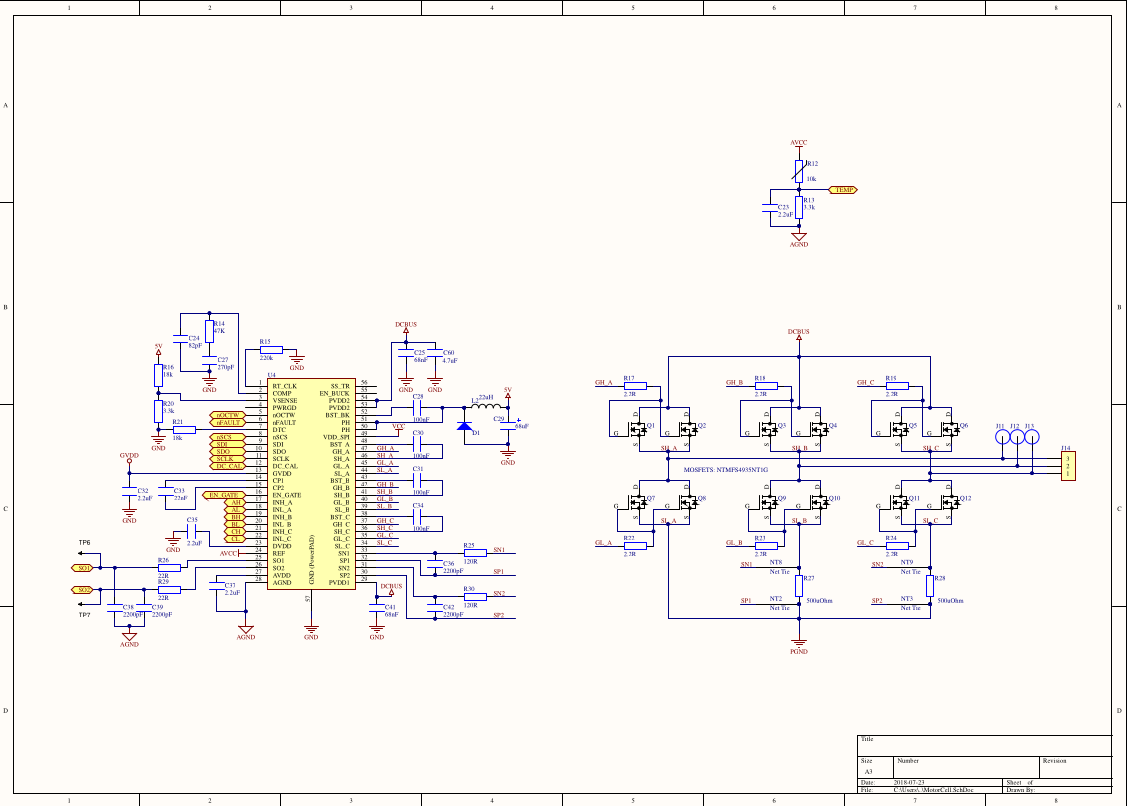

- MOS使用的是安森美的NTMFS4935NT1G

VESC硬件方案

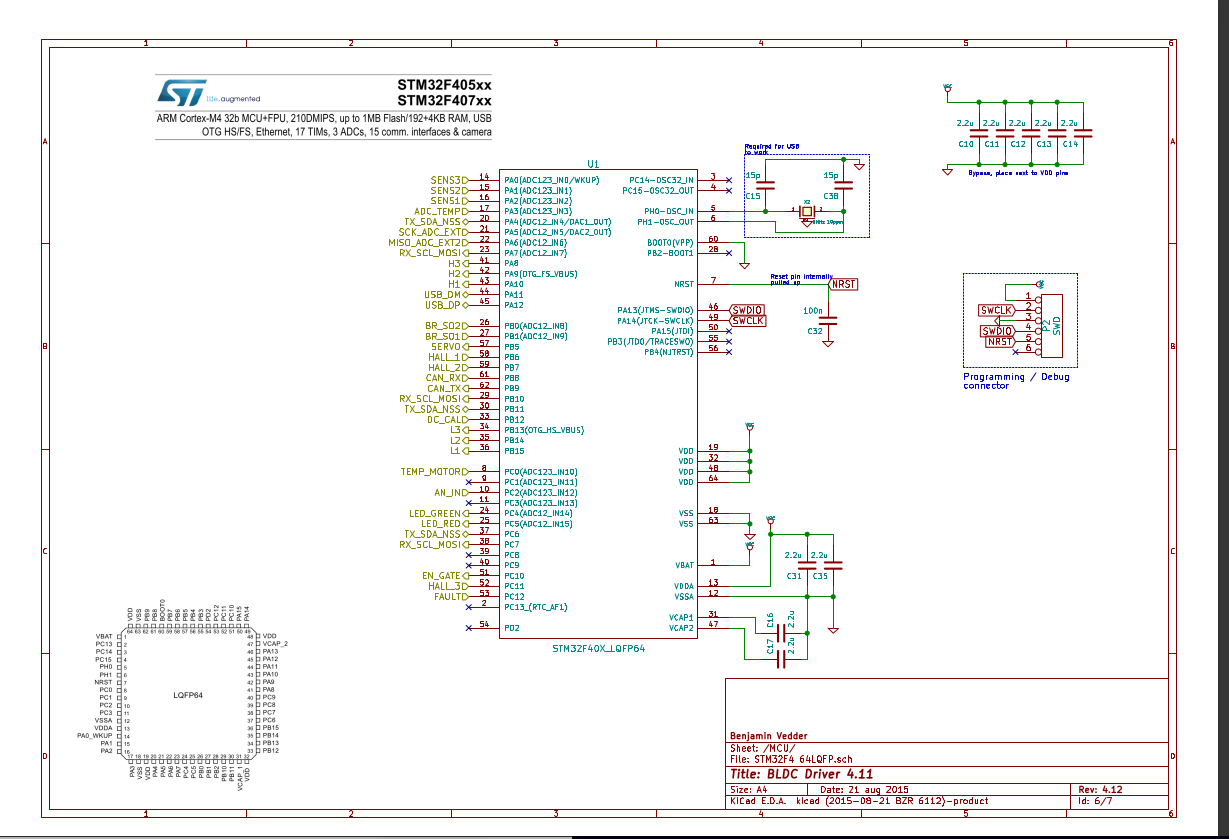

- MCU使用的是STM32F40X_LQFP64

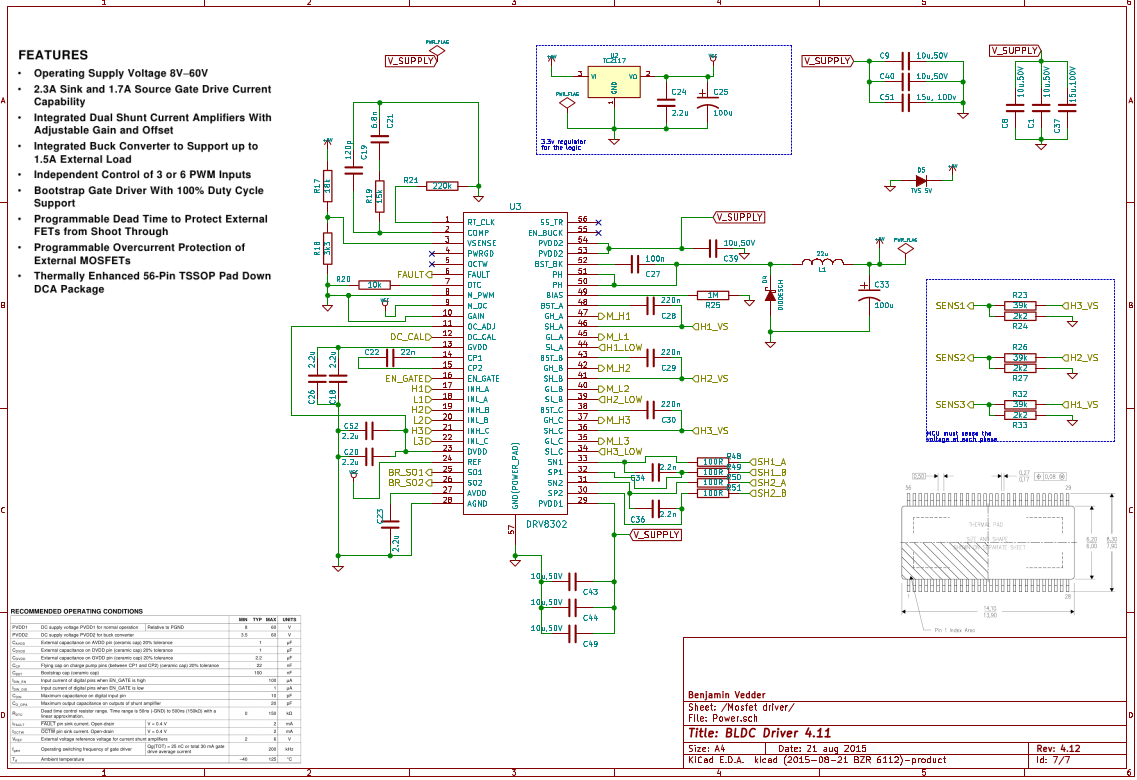

- 预驱使用的是DRV8302

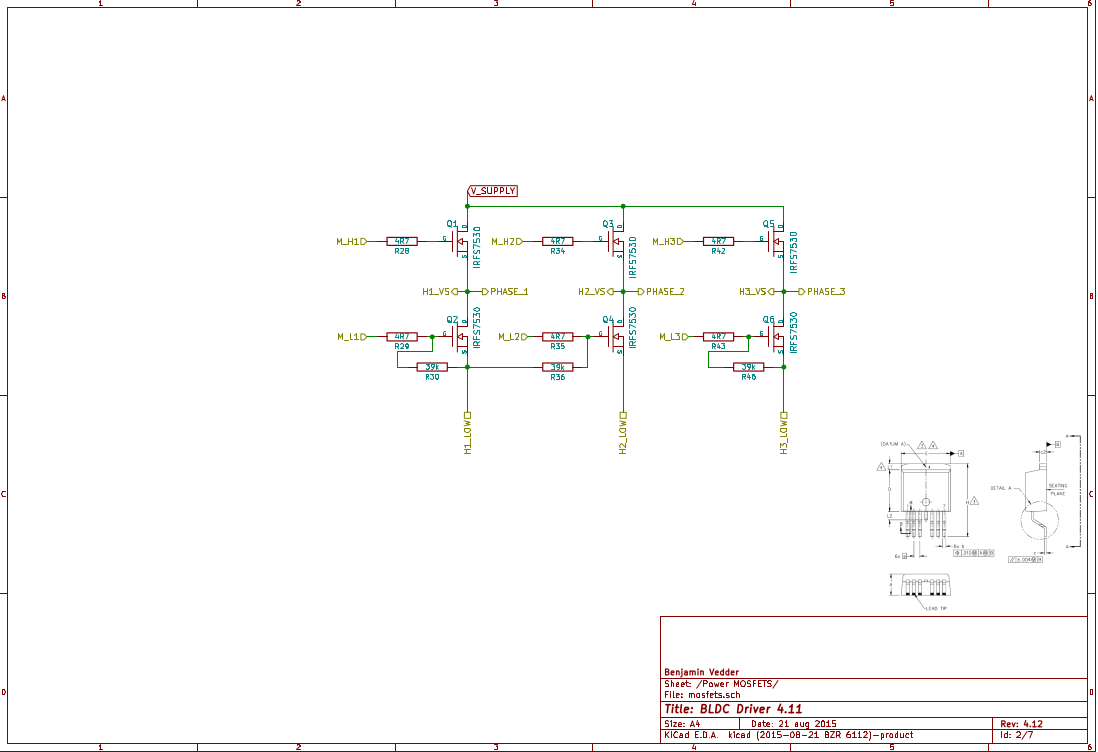

- MOS使用的是英飞凌的RFS7530

SimpleFOC方案

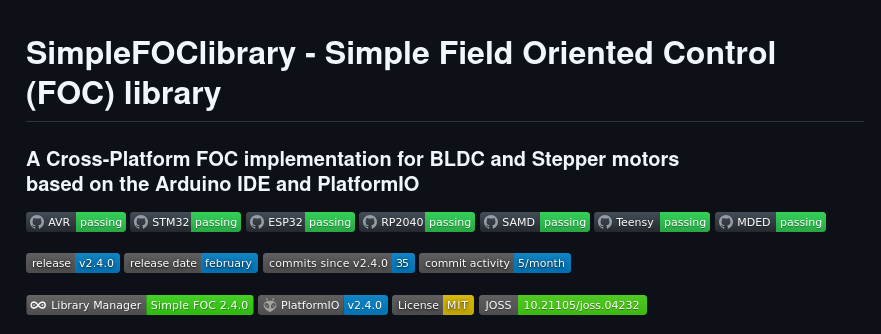

- MCU支持多种

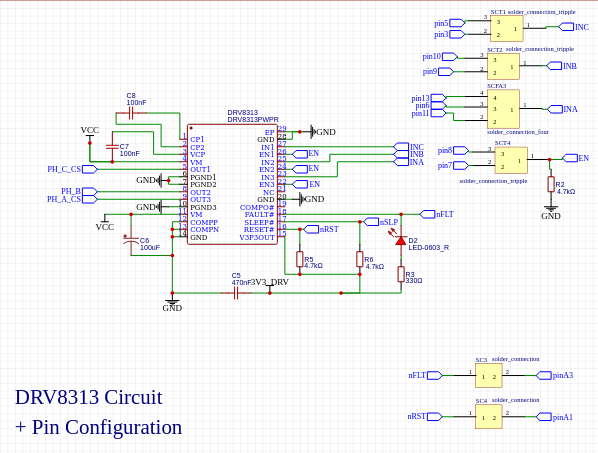

- 预区和MOS集成,使用DRV8313
开源方案对比
- 核心定位与设计哲学
| 特性 / 维度 | SimpleFOC | ODrive | VESC |
|---|---|---|---|
| 本质定位 | 轻量级跨平台 FOC 软件库 | 工业级高精度双轴伺服控制器 | 大功率/高电压通用电机驱动器 |
| 设计核心 | 降低学习门槛,快速验证原型 | 极致的动态响应、刚性与位置控制 | 极致的电流/电压承载力与稳定性 |
| 核心开发者 | 社区学术/DIY 爱好者团队 | ODrive Robotics (商业化公司) | Benjamin Vedder 及全球载具社区 |
- 性能指标对比(硬实力)
- SimpleFOC:微功耗到中等功率
- 电流/电压: 通常在 5V∼24V,电流 1A∼5A(取决于你外接什么驱动板,虽然它也可以接大功率板,但由于代码效率限制,很少有人用于大功率)。
- 环路频率: 电流环通常在 1kHz∼5kHz(受限于 Arduino 框架开销),对超高转速或极限动态响应的电机略显吃紧。
- ODrive(以经典 v3.6 / S1 / Pro 为例):高动态、中大功率
- 电流/电压: 支持高达 24V∼56V,持续电流 40A∼100A(峰值更高)。
- **环路频率:**电流环高达 8kHz ~ 24kHz。处理位置反馈极为激进,能够让大功率 BLDC 瞬间锁死(如同刚性极强的伺服电机),专门优化了低速下的高扭矩平滑度。
- VESC(以 VESC 6 / 75300 为例):超大功率、高电压
- 电流/电压: 方案覆盖 12V 到惊人的 75**V/100V,持续电流可达 100A****∼300A**。
- 环路频率: 开关频率通常在 20kHz∼30kHz。它的算法重点在于超强的高t弱磁控制、极端负载下的过流保护(防止炸管),以及强大的无感启动(ASS / HFI 算法)。
预区对比
| 对比维度 | DRV专用预驱 (如 DRV8323/8301) | 3通道通用预驱 (如 FD6288/EG3013) | 单通道/单半桥预驱 (如 IR2104/EG2104) |
|---|---|---|---|
| 芯片基本定义 | 集成三相全桥驱动+丰富模拟外设的“全家桶” | 纯粹的三相全桥(6个MOS)栅极放大器 | 单颗芯片仅负责控制1个半桥(1上+1下) |
| 典型代表项目 | VESC 6, ODrive Pro | 商业航模电调、无刷电动工具、筋膜枪 | 早期开源硬件、高压变频器、分立大功率板 |
| 上桥臂驱动架构 | 内置电荷泵 + 三倍压网络 | 传统外部自举电路(二极管+电容) | 传统外部自举电路(二极管+电容) |
| 100% 占空比支持 | 完美支持(可无限制提供静态/直流驱动) | 不支持(上桥开启一段时间后自举电容会漏电) | 不支持(必须有PWM交替开关来为自举充电) |
| 堵转与低速刚性 | 极强,适合需要无限期位置锁死的精密伺服 | 较差,长时间静态大扭矩输出易引发驱动崩溃 | 较差,受限于自举电容的电量保持时间 |
| 低母线电压生存 | 极佳(母线掉至 6V 仍能倍压出 11.5V 驱动栅极) | 较差(驱动电压强依赖母线或外部 12V 电源) | 较差(驱动电压强依赖母线或外部 12V 电源) |
| 内置电流采样运放 | 有(集成2~3路SPI可调增益低噪运放) | 无(必须在外围PCB上使用独立运放芯片) | 无(必须在外围PCB上使用独立运放芯片) |
| 内置电源 (Buck) | 有(通常集成一路可降压输出的 DCDC) | 无(需额外设计数字电源和驱动电源) | 无(需额外设计数字电源和驱动电源) |
| 可控驱动电流 (Slew Rate) | 支持(通过SPI或引脚电阻调节,完美过EMI) | 不支持(固定驱动电流,只能靠改栅极电阻) | 不支持(固定驱动电流,只能靠改栅极电阻) |
| 硬件级纳秒保护 | 极强(内置VDS过流、过温、欠压等直锁栅极) | 单一(通常仅有简单的硬件死区与欠压锁定) | 单一(通常仅有简单的硬件死区与欠压锁定) |
| PCB 布线灵活性 | 低(引脚密集,QFN/HTSSOP极考验大电流避让) | 中等(引脚相对稀疏,走线规则较常规) | 极高(3颗芯片可打散摆放,死贴对应MOS管) |
| 芯片采购综合成本 | 高/昂贵(多为欧美大厂垄断,供应链易波动) | 极低(国产化替代极多,价格低至几毛钱) | 低~中(单颗便宜,但需要买3颗且阻容翻倍) |
| 整体方案BOM面积 | 极小(免去了外置运放、DCDC及大量阻容) | 中等(需要额外的一体化模拟与电源外围) | 最大(3套自举电路、3套去耦,极占地方) |
