各种升降压电路工作原理

电荷泵

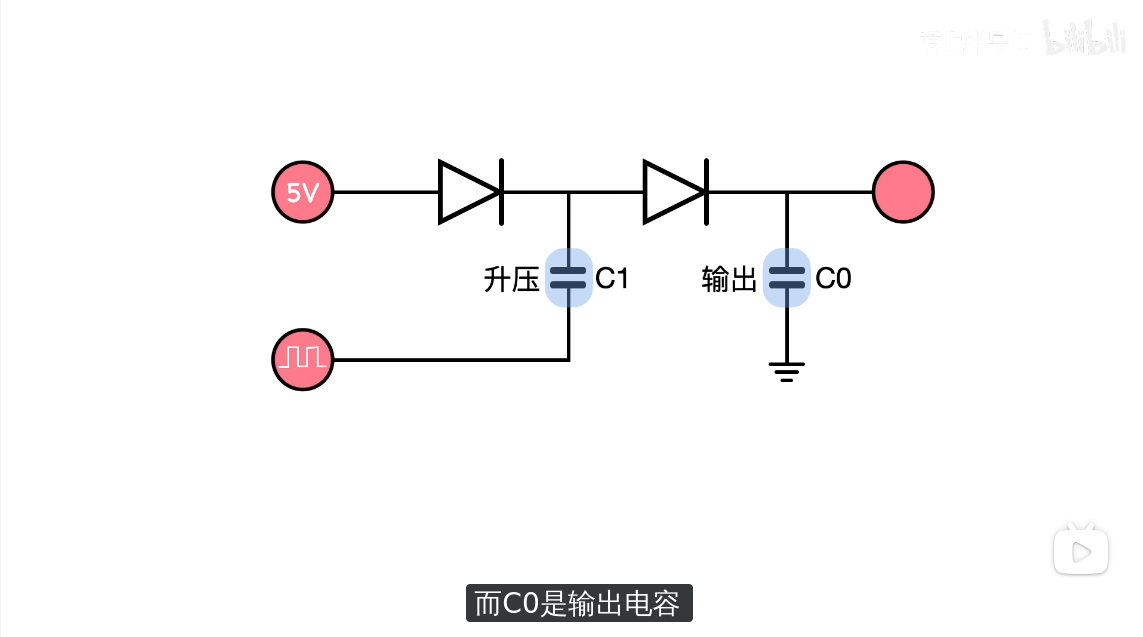

  1. 基础电路输入电压，周期性电压脉冲，2个二极管，2个电容

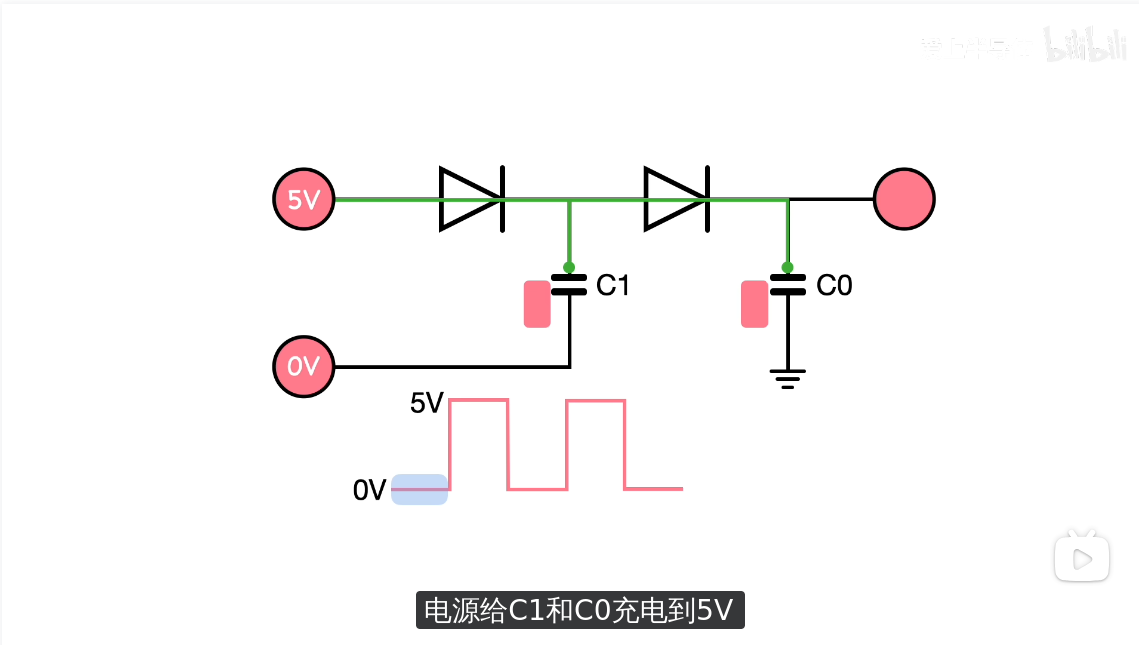

  1. 阶段，电源给C1 和 C0充电到5V

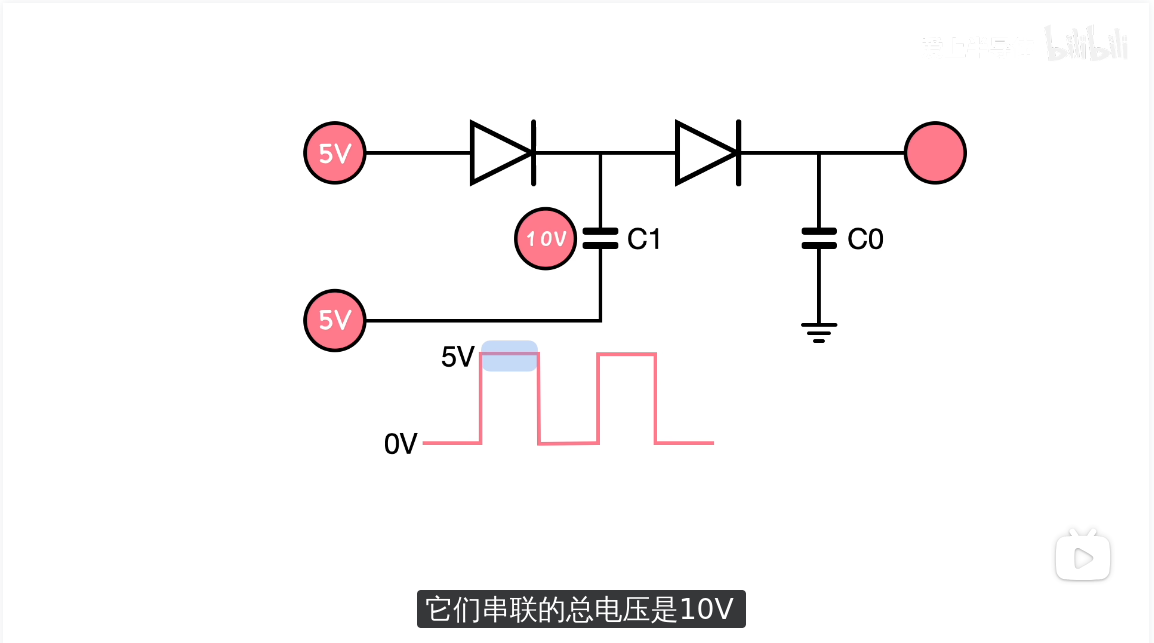

  1. 第二阶段，脉冲输出5V，C1电压被抬升到10V

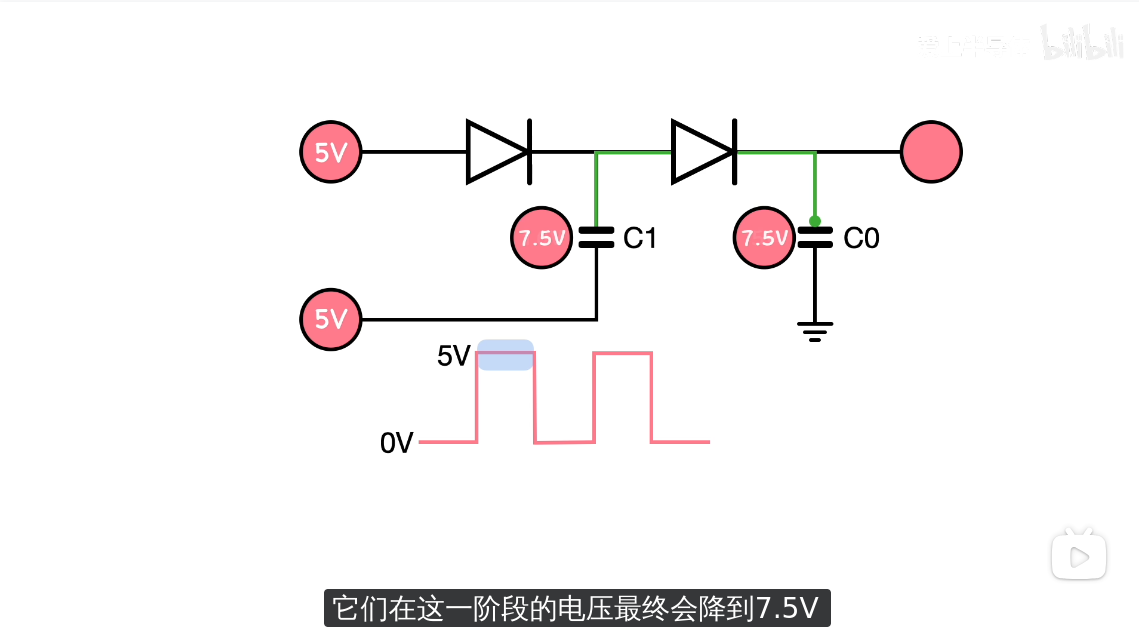

  1. 第四阶段，C0和C1电压共享为7.5V

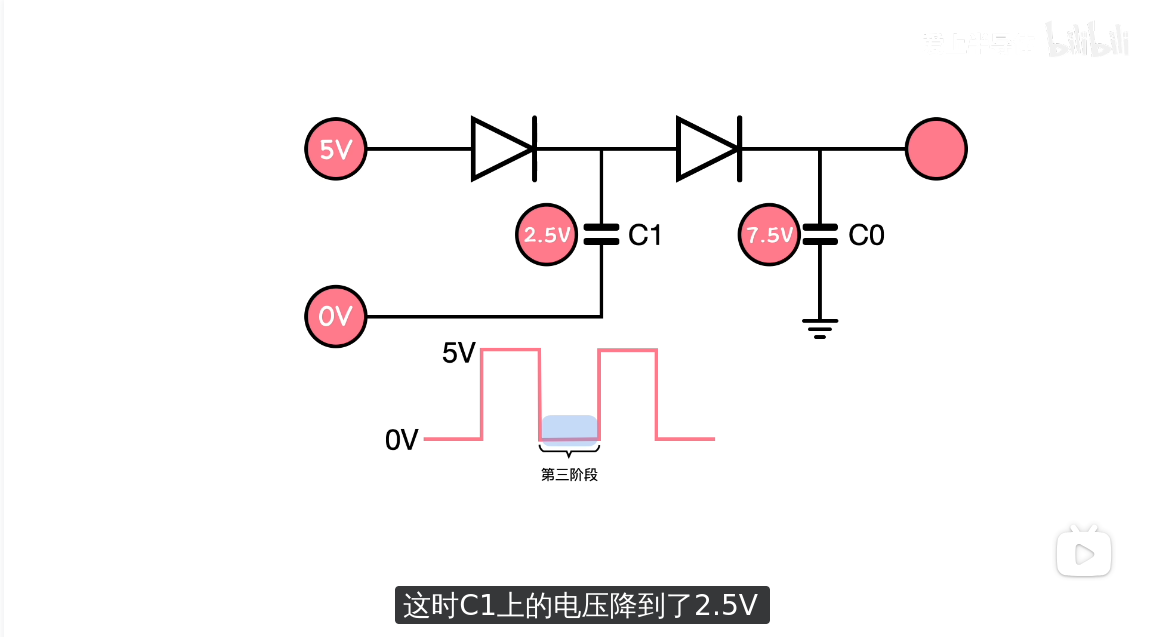

  1. 第五阶段，脉冲输出0V，C1降低为2.5V

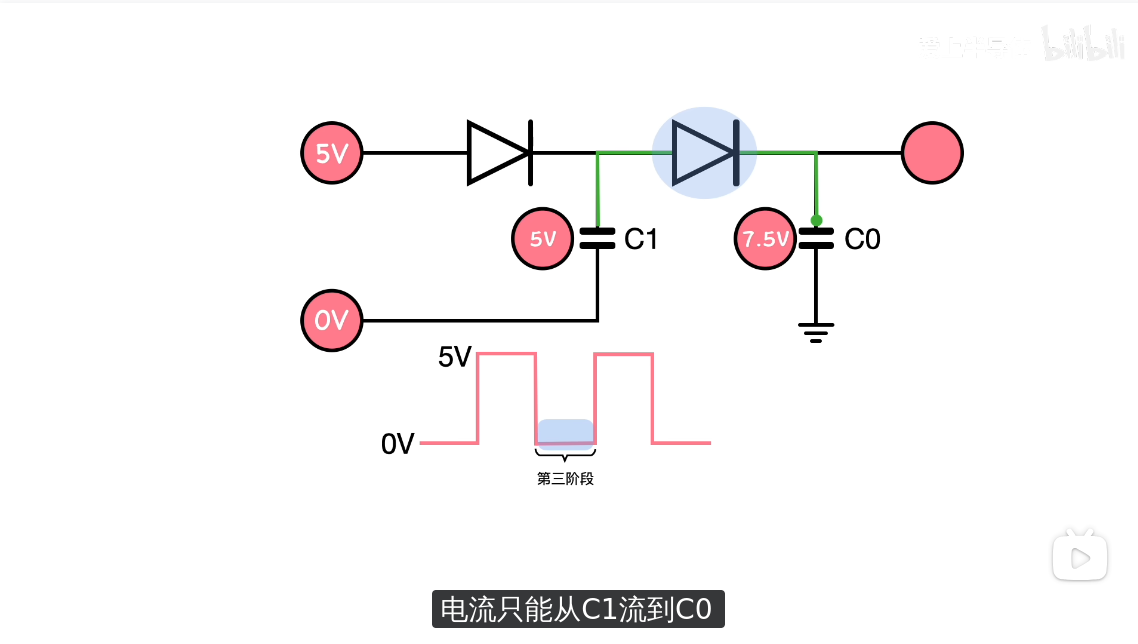

  1. 第五阶段，电源给C1充电回到5V

  1. 后面多次往复C0电压会抬升到10V（前提C0电容的负载的耗电速度小于C0电容的充电速度）
